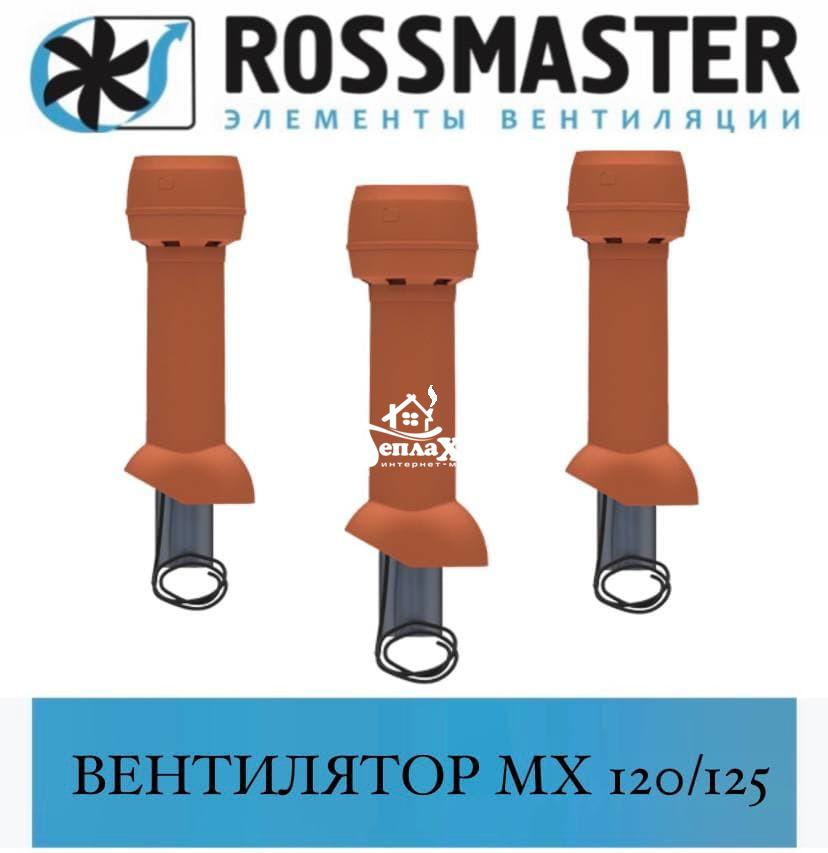

Вентилятор MX 120/735 высотой 735 мм поставляется с термоизоляцией для предотвращения образования конденсата в трубе.
Внутренняя труба диаметром 125 мм изготовлена из оцинкованной стали.
Проходной элемент заказывается отдельно по типу кровельного материала.
Стандартные цвета: черный, коричневый, зеленый, серый, красный, кирпичный.
Инструкция:
1. Установите изделие в проходной элемент. Ориентация изделия в боковом направлении будет осуществлена автономно, а перпедикулярность необходимо выверить с помощью уровня. Необходимая корректировка при крутом уклоне крыши выполняется в соответствии с таблицей, представленной на следующей странице.
2. Закрепите изделие в проходном элементе с помощью шурупов, входящих в комплект поставки (4,2 x 28 мм, 6 шт), и нанесите на место сопряжения изделия и проходного элемента герметик (3M 550 FC, Sikafl ex 11FC или аналогичный).
3. Закрепите изделие в вентиляционном канале с помощью шурупов или заклепок, а в вентиляционном отверстии канализации и вентиляционном отверстии для удаления радона - с помощью шурупов. При закреплении изделия необходимо проследить за тем, чтобы нагрузка на изделие передавалась на конструкции крыши и вентиляционные каналы. Выполните изоляцию канала или отверстия до нижнего края накладки.
При монтаже крышного вентилятора необходимо помнить, что его техническое обслуживание должно проходить безопасно.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение MX-вентилятора к электрической сети может производить только квалифицированный уполномоченный специалист. Вентилятор должен иметь возможность отключения от электросети. Для этого на линии питания вентилятора должен быть установлен отдельный выключатель. При подключении вентилятора и электропитания необходимо использовать распределительную коробку. Открывать электрический модуль изделия при электромонтаже запрещается. Перед включением убедитесь, что все без исключения соединения выполнены в соответствии с действующими правилами электробезопасности.
ЭКСПЛУАТАЦИЯ
Мощность и скорость вращения вентилятора можно отрегулировать путём изменения частоты питающего напряжения. Это можно сделать, например, с помощью тиристора или ступенчатого трансформатора. Чтобы не допустить замерзания, мы рекомендуем постоянно держать вентилятор включенным - как минимум на небольшой мощности.
ТЕХОБСЛУЖИВАНИЕ
Перед началом техобслуживания необходимо с помощью главного выключателя отключить вентилятор от электросети. Контакт в верхней части крышки вентилятора служит дублирующим выключателем. При снятии крышки он автоматически отключает питание от вентилятора. Крышку можно снять без инструментов. Чтобы не допустить повреждения пластмассовых деталей, при работе с изделием необходимо избегать температур ниже -10 °C. Необходимо периодически чистить лопастное колесо вентилятора. Мы рекомендуем производить чистку не реже одного раза в год или по мере необходимости. Подшипники лопастного колеса обработаны стойкой смазкой и отдельного обслуживания не требуют. В случае повреждения лопастного колеса необходимо полностью заменить весь вентилятор.
ЧТО ДЕЛАТЬ ЕСЛИ:
1. Лопасти не вращаются:
- Не включён регулятор скорости
- Лопасти застряли (замерзли, загрязнились и т.д.)
- Вентилятор подключен неправильно
- Повреждены или сломаны либо сам вентилятор, либо одна из деталей электрики (ремонт может производить только - квалифицированный уполномоченный специалист)
2. Вентилятор шумит:- Из-за нарушения баланса вентилятор загрязнился или замёрз
- Положение вентилятора не сбалансировано
- Повреждены подшипники вентилятора
- В системе имеются посторонние предметы
